品牌： |
天枢星 |
所在地： |
河北 沧州市 |
起订： |
≥1 台 |
供货总量： |
未填 |
有效期至： |
长期有效 |
筛子直径： |
300mm / 200mm |
振幅： |
8mm |
振击次数： |
147 次／分 |
详情介绍

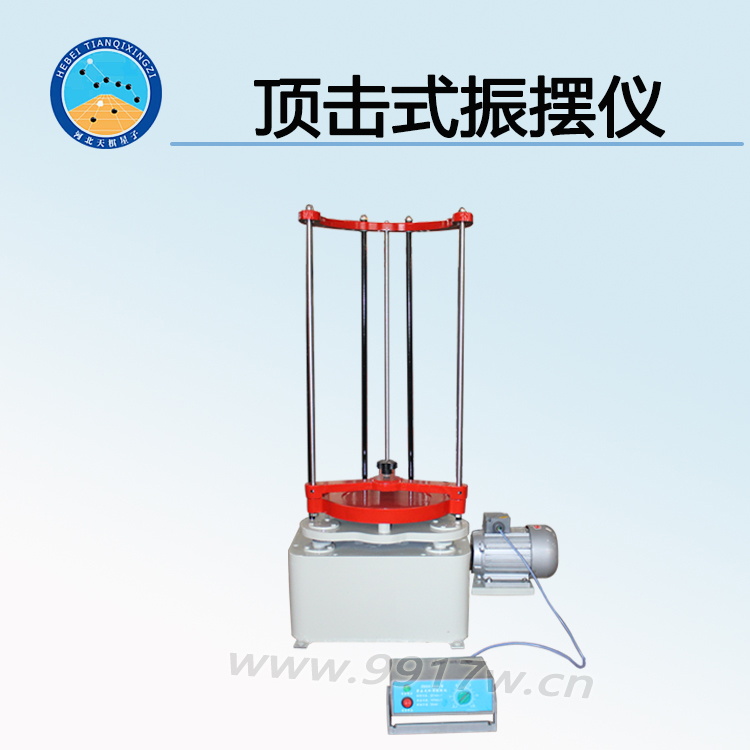

TD302-2型振击式标准振摆仪
一、振击式标准振摆仪概述：TD302-2型振击式标准振摆仪适用于公路、建筑、地质冶金科研等部门的试验室对物料进行筛分分析，每次开机 5 分钟，既方便又简单完成分级工作。整套结构由电动机控制箱，摆动座、定时器、夹筛盘、套筛等部分组成。具有体积小、重量轻、外泽美观优雅， 其结构先进，性能良好，转幅度大，振击力强，筛分效果好，使用装夹方便灵活。
二、振击式标准振摆仪主要结构性能：
主要由摆动机构，振击机构，夹紧机构等部分组成。电动机通过转动轴，蜗轮付带摆动架上的主偏心轴旋转， 从而又连带动其它两个付偏心轴回转促使整个筛组的摆动半径供应商，也等于偏心距的平面圆周摆动。同时在同一台电动机带动另一对蜗轮付通过凸轮， 顶杆装有筛组的摆动架，周期地顶起靠自重下落在机座的砧座上，使摆动架得到平面圆周摆动的同时进行振击。
三、振击式标准振摆仪主要特点：
具有体积小，重量轻外型美观，装备自动停止装置，结构先进，性能良好，转幅度大，振击力强 筛选效果好，能耗低,运行高效,耐磨性高,使用装夹套筛方便灵活等优点。
四、振击式标准振摆仪技术参数：
1、筛子直径： 300mm / 200mm
2、振幅： 8mm
3、振击次数： 147 次／分
4、筛摇动次数：221 次／分
5、回转半径： 12.5mm
6、电机功率：0.75KW
7、电压 380V
五、振击式标准振摆仪校准规程
1、外观检查：
1.1 开启振筛机，检查各电器元件和机械零部件是否安全可靠。
2 、振幅检测：
2.1 在振筛机停止状态下，用直板尺 0mm 刻度，对齐托盘上边缘，用手盘动传
动装置，在托盘到最高点时，读取直板尺刻度，即为振幅，标准振幅为 8mm ，允许偏差 为±1mm 。
3 、筛摇动次数的检测：
3.1 开启振筛机，用秒表计时，数 5 秒时间内筛子摇动次数，连续测 3 次，并计算出其平均摇动次数。
3.2 筛摇动次数的标准值为 221 次 / 分，允许偏 差± 2 次 / 分。
4 、振击次数的检测：
4.1 开启振筛机，用秒表计时，数 5 秒时间内筛子振击次数，连续测 3 次，并计算出其平均振击次数。
4.2 振击次数的标准值为 147 次 / 分，允许偏差± 1 次 / 分
六、振击式标准振摆仪使用说明
1、在按放筛子时，应按照筛孔大小顺序迭放，同时另加一个筛子底盘。
2、将需筛分化验的物料倒入最上层的筛子内，盖好筛盖然后按放在振摆仪承筛座内。
3、反时转夹筛盘上的胶木手柄，将整个夹筛盘向下滑在套筛上，然后，再顺时针旋转夹筛盘上胶木柄，其内的顶杆轴夹紧承座，把整套分样筛固紧。
4、把振摆仪上的定时器旋钮拨到筛析所需时间，打开电源开关，振摆就会开始筛转式的工作。
5、待定时器到达先定时间的订位，振摆仪自动停止工作。
6、反时针旋转夹筛盘上的胶木手柄将央筛盘松开并向上提，固定在滑套上，取下分样筛。依次将需析后残留在各号筛子内的物粒用天平称重精确到检析比例。
7、初次工作时无上下振动，因电机倒转，请将电源线头调换一下。
七、装箱单
主机一台
控制器一台
说明书一份
合格证一份
