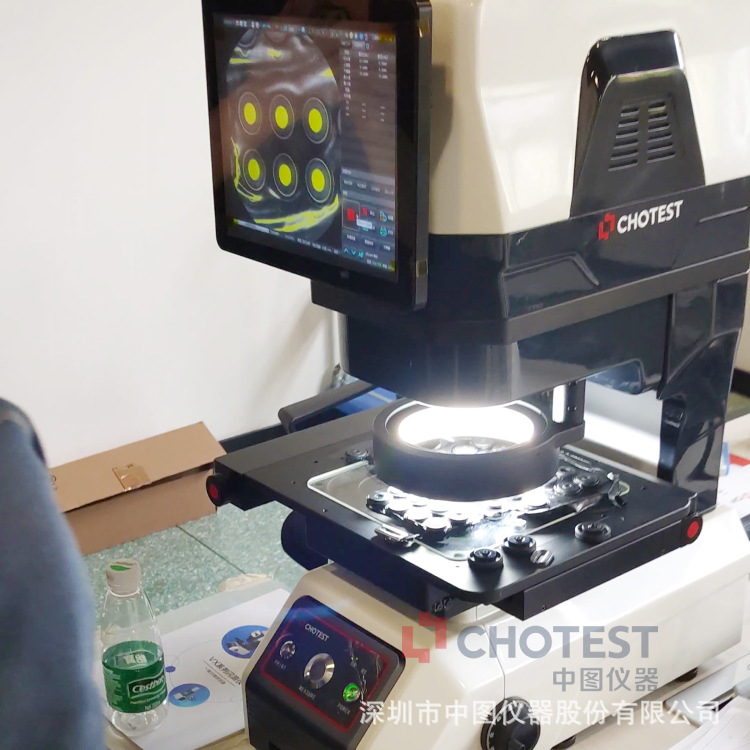

中图仪器VX3000系列图像尺寸测量仪图像识别测量尺寸全自动，高精度与高效率的光学影像测量系统替代了传统影像测量设备。双远心光学镜头结合高精度影像测量技术，能在数秒内对工件完成快速测量，并主动生成检测报告，真正实现一键式快速准确测量。能满足客户快速测量需求，非常适合测量角度、距离、半径、弧度等二维尺寸的检测。可以解决高精密产品的快速测量，也可以满足大视野范围下的快速测量。

中图仪器VX3000系列图像尺寸测量仪具有大景深和大视角的远心镜头先将产品轮廓缩小数倍或数十倍，然后将其传输到数百万像素的高分辨率CCD相机用于数字处理。具有强大计算能力的后端计算机结合绘图测量软件可以根据预先就编好的程序快速获得产品轮廓，然后将其与高分辨相机的微小像素形成的比例进行比较，以计算产品尺寸并完成尺寸公差的评估。

测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、最近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、极值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等级划分、颜色自定义管理。

中图仪器VX3000系列图像尺寸测量仪可用于机械、电子、模具、注塑、五金、橡胶、低压电器、磁性材料、精密冲压、接插件、连接器、端子、手机、家电、印刷电路板、钟表等领域。仪器设备构造简单，极易上手和操作，设备的性能也很稳定可靠。
